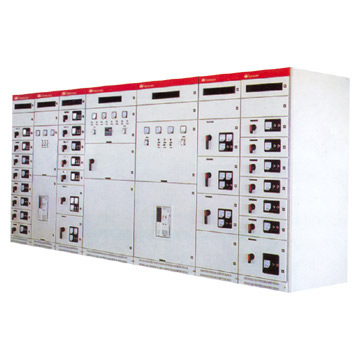

GDD高壓開關柜

GDD高壓開關柜381625416

GDD型交流低壓開關柜適用于電廠、變電站、工礦企業(yè)等電子用戶的交流50Hz、額定工作電壓380V，額定工作電流至3150A的配電系統(tǒng)，作為動力、照明及配電設備的電能轉換、分配與控制之用。
結構特征　　　
　　GDD型交流低壓開關柜的骨架由"8MF"型材或"C"型槽鋼組裝而成，產品具有分斷能力高、動熱穩(wěn)定性好、電氣方案靈活、組合方便、系列性、實用性、強、結構新穎、防護等高級高等特點，產品符合GB7251-97、IEC439-1等標準的要求。
主要技術參數　　　
主電路額定絕緣電壓：500V
主電路額定電壓：交流380V
輔助電路額定電壓：交流220V、380V、直流110V、220V
額定頻率：50（60）Hz
額定電流：主母線≤3150
額定短時耐受電流（1S）：50KA
額定峰值耐用電流（0.1S）：105KA
工頻實驗電壓：主電路2500V／min
輔助電路：1760V／min
外殼防護等級：IP3L0、IP4L0
